友發螺旋管彎曲檢測

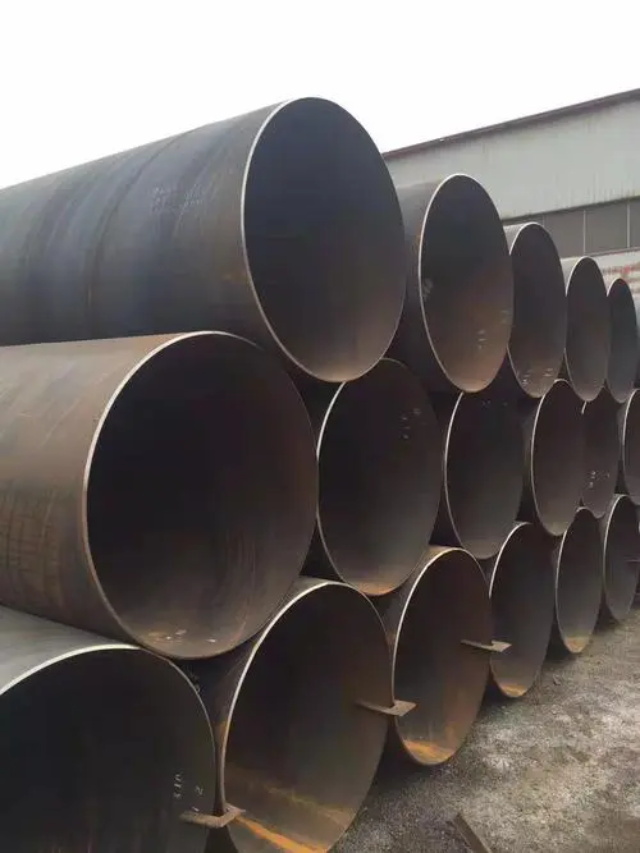

友發螺旋管彎曲檢測全解析
螺旋管在生產、運輸及安裝過程中可能因外力或工藝缺陷發生彎曲變形，影響工程安全。友發集團通過嚴格的彎曲檢測流程確保產品符合標準。以下從檢測目的、方法、標準、常見問題及改進措施等維度展開分析，為用戶提供專業指導。
一、彎曲檢測的核心目的
確保管道直線度：避免因彎曲導致安裝困難或焊縫錯位。
驗證結構穩定性：防止彎曲變形引發應力集中，降低管道承壓能力。
滿足工程規范：符合國家標準(如GB/T 9711、SY/T 5037)及項目設計要求。
二、友發螺旋管彎曲檢測方法
視覺初檢
操作：人工目視檢查管體表面是否有明顯波浪形或局部凹陷。
適用場景：出廠前快速篩查，識別嚴重彎曲缺陷。
直尺/塞尺測量
將直尺緊貼管體表面，測量直尺與管體間隙。
最大間隙≤3mm(GB/T 9711要求)為合格。
工具：2m直尺、塞尺(精度0.02mm)。
步驟：
局限性：僅適用于局部彎曲檢測，無法量化整體直線度。
激光測距儀/全站儀檢測
沿管體軸線每隔1m標記測量點，記錄各點坐標。
通過軟件計算彎曲度(單位：mm/m或全長彎曲半徑)。
工具：高精度激光測距儀(精度±0.5mm/m)或全站儀。
步驟：
優勢：高精度、可量化，適用于大口徑螺旋管(如Φ1000mm以上)。
三點彎曲試驗(可選)
目的：評估管道在受力狀態下的抗彎性能。
方法：將管體置于兩支點間，施加集中載荷，測量撓度。
標準：撓度≤L/1000(L為支點間距)為合格(參考工程經驗)。
三、彎曲檢測標準與合格判定
| 檢測項目 | 標準依據 | 合格指標 | 檢測工具 |
|---|---|---|---|
| 局部彎曲度 | GB/T 9711-2017、SY/T 5037 | 直尺與管體間隙≤3mm | 2m直尺、塞尺 |
| 全長彎曲度 | API 5L、工程合同要求 | ≤0.2%管長（如12m管≤24mm） | 激光測距儀、全站儀 |
| 抗彎性能 | 用戶定制或行業經驗 | 撓度≤L/1000（L為支點間距） | 萬能試驗機、三點加載裝置 |
示例：
一根Φ813×12.7mm、12m長的螺旋管，全長彎曲度檢測值為18mm(18/12000=0.15%<0.2%)，判定合格。
四、常見彎曲問題及原因分析
| 問題類型 | 可能原因 | 影響 |
|---|---|---|
| 局部波浪形 | 卷板成型不均、焊接應力釋放不均 | 安裝時焊縫錯位，需現場校直 |
| 全長S形彎曲 | 吊裝不當、堆放層數過多 | 增加運輸成本，需重新矯直 |
| 端部橢圓度超標 | 切割工藝不當、管端固定不牢 | 影響法蘭連接密封性 |
五、友發螺旋管彎曲控制措施
生產環節
優化成型工藝：采用高精度成型機，控制卷板張力均勻。
焊后矯直：通過多輥矯直機消除焊接應力導致的彎曲。
在線檢測：激光測距儀實時監控直線度，自動調整設備參數。運輸與存儲
專用支架：使用V型支架固定，避免管體滾動。
堆放層數：≤3層(Φ≤800mm)或≤2層(Φ>800mm)，防止壓彎。
吊裝方式：采用寬幅吊帶，避免管體局部受力。出廠前復檢
每批次抽檢10%進行激光測距，確保全長彎曲度達標。
提供檢測報告，包含彎曲度數據及合格結論。
六、用戶驗收建議
抽樣比例：按GB/T 2828.1抽樣標準，AQL=2.5(一般檢驗水平Ⅱ)。
檢測重點：
優先檢查管端1m范圍內(安裝關鍵區域)。
大口徑管(Φ≥1000mm)需全數檢測全長彎曲度。不合格處理：
局部彎曲：采用液壓矯直機修復(矯直后需復檢)。
全長彎曲超標：退貨或協商降級使用(如用于非承壓結構)。
七、總結
友發螺旋管的彎曲檢測通過多環節控制(生產、運輸、驗收)和高精度工具(激光測距儀、全站儀)確保產品符合標準。用戶需重點關注全長彎曲度和局部變形，結合工程需求選擇檢測方法。如遇彎曲問題，可通過矯直或協商解決，確保項目安全與成本可控。
附：友發集團技術支持
提供定制化檢測方案(如超長管分段檢測)。
協助處理彎曲不合格品(返廠矯直或現場技術支持)。
聯系電話：400-XXX-XXXX(建議直接獲取最新服務信息)。
